La norma ASTM D5778-20 y la UNE-EN ISO 22476-1:2015 son el punto de partida para cualquier campaña geotécnica que requiera un perfil estratigráfico continuo y fiable. En León, donde las terrazas fluviales del río Bernesga alternan gravas cementadas con limos blandos y los rellenos antrópicos aparecen en zonas céntricas como el Ensanche, el ensayo CPT resuelve la incertidumbre sin necesidad de extraer muestras alteradas. El cono eléctrico de nuestro equipo registra la resistencia por punta y la fricción lateral cada centímetro de avance. Esto permite detectar capas de transición que un sondeo tradicional pasaría por alto. En suelos con nivel freático alto, típico en el sector sur de la ciudad, la prueba CPTu añade la medición de presión de poros, completando el modelo geomecánico con datos reales de disipación. El ensayo CPT se ejecuta con penetrómetro estático sobre camión, lo que agiliza las maniobras incluso en calles estrechas del casco histórico leonés.
Diez centímetros de avance bastan para detectar un lente de limo blando que un SPT habría pasado por alto.
Metodología y alcance
Un edificio de siete plantas proyectado sobre la avenida Ordoño II nos puso en alerta. Los primeros metros mostraban resistencia de punta inferior a 1 MPa, típica de rellenos no controlados sobre una paleovaguada del Bernesga. Sin el ensayo CPT, ese contraste habría pasado desapercibido hasta la excavación. El equipo hinca el cono eléctrico a velocidad constante de 2 cm/s. La punta cónica registra qc, el manguito mide fs y el sensor intersticial capta u2. Con esos tres canales calculamos el ratio de fricción Rf y el índice de comportamiento del suelo Ic según Robertson (1990). Las clasificaciones SBT (Soil Behavior Type) se generan en tiempo real. A diferencia de un ensayo SPT que solo da golpeos cada 20 cm, el CPT entrega un trazado continuo de la resistencia. En León, donde las gravas de terraza pueden rechazar el cono a 10 o 12 metros, el equipo dispone de puntas intercambiables de 10 y 15 cm² para optimizar la penetración según la compacidad del depósito.
Contexto geotécnico local
El desarrollo urbano de León durante los años 60 y 70 empujó la construcción hacia la vega baja del Bernesga, una zona con sedimentos finos de hasta 15 metros de espesor antes de alcanzar el sustrato terciario. Omitir el ensayo CPT en ese contexto supone diseñar cimentaciones con parámetros de resistencia deducidos de correlaciones genéricas. Las consecuencias aparecen rápido: asientos diferenciales en pilotes que no alcanzan el rechazo adecuado, o losas que trabajan a flexión sobre un terreno cuya rigidez real es la mitad de la estimada. En parcelas cercanas al río, los limos flojos saturados pueden desarrollar excesos de presión de poros durante la hinca de pilotes prefabricados, reduciendo temporalmente la capacidad portante. El CPTu mide ese fenómeno en tiempo real, permitiendo ajustar la energía de hinca o la longitud del elemento. En la práctica, el ensayo CPT se ha convertido en el estándar de facto para los estudios previos a la cimentación de naves logísticas en el polígono de Onzonilla y para las torres residenciales de La Lastra.
Dudas habituales
¿Qué profundidad máxima alcanza el ensayo CPT en los suelos de León?
La profundidad depende de la compacidad del terreno. En las terrazas del Bernesga, donde aparecen gravas cementadas, el rechazo suele producirse entre 8 y 14 metros con punta de 10 cm². En los limos blandos de la vega baja alcanzamos los 20 metros sin problema, que es la capacidad nominal del equipo de 200 kN.
¿Para qué tipo de cimentaciones es más útil el CPT?
El ensayo CPT es especialmente resolutivo para cimentaciones profundas. Con los datos de qc y fs calculamos la capacidad portante por punta y fuste de pilotes hincados y perforados siguiendo métodos como LCPC (Bustamante & Gianeselli), Eslami & Fellenius o el ICP-05. También se usa para estimar asientos de losas en suelos granulares mediante el método de Schmertmann.
¿Cuánto cuesta un ensayo CPT en León?
El precio de un ensayo CPT estándar en León oscila entre 100 € y 130 € por metro lineal, incluyendo el informe con clasificación SBT, parámetros geotécnicos derivados y gráficos continuos de qc, fs y Rf. Si se requiere CPTu con disipación, el coste se ajusta en función del número de paradas programadas.
¿Se puede hacer un CPT dentro de una nave o en un sótano con altura limitada?

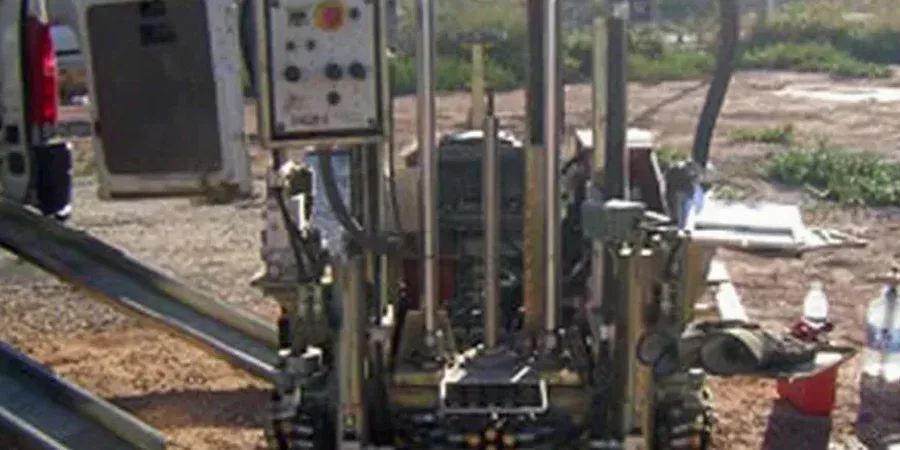

Sí, disponemos de un equipo CPT portátil sobre orugas con puntal extensible para trabajar en interiores con gálibo reducido, hasta 3.5 metros de altura libre. La fuerza de empuje es menor (100 kN), pero suficiente para los primeros 15 metros en suelos blandos o medios, algo común en rehabilitaciones del casco antiguo de León.
