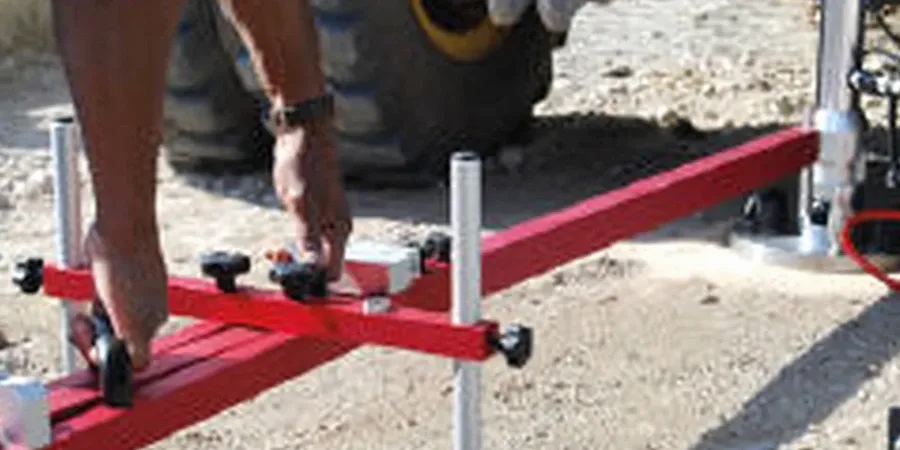

La correcta determinación de la presión admisible del terreno es el punto de partida de cualquier proyecto de cimentación que se precie, y en León esta premisa cobra un matiz particular. La Norma UNE 103808:2006 establece la metodología para el ensayo de placa de carga, una prueba in situ que permite obtener la curva tensión-asentamiento directamente sobre el estrato de apoyo. En una ciudad asentada sobre las terrazas cuaternarias del río Bernesga y con un desarrollo urbano que se expande hacia antiguas zonas de vega, la variabilidad geotécnica es la regla y no la excepción. Por eso, cuando un terreno presenta intercalaciones de gravas limosas o rellenos antrópicos heterogéneos, solemos complementar la placa de carga con un ensayo CPT para afinar el perfil estratigráfico en continuo, sobre todo si la profundidad de influencia de la futura zapata supera la zona investigada por la placa. El PLT en León permite validar los modelos de cálculo del Eurocódigo 7 (EN 1997-1:2004) y ajustar el coeficiente de balasto con datos locales, un paso indispensable cuando se diseñan losas de cimentación en polígonos industriales como los de Onzonilla o Villaquilambre.
El PLT mide la rigidez del terreno a escala real de zapata, eliminando el factor de escala de los ensayos de laboratorio y ajustando el módulo de balasto al comportamiento in situ.
Contexto geotécnico local
León se sitúa a una altitud media de 837 metros sobre el nivel del mar, en el centro de una cuenca sedimentaria rellenada por aportes fluviales y depósitos de ladera que pueden esconder paleocanales con una compacidad muy inferior a la esperada. El riesgo de no ejecutar un ensayo de placa de carga en estas condiciones es asumir un módulo de balasto teórico que no representa la realidad del subsuelo, lo que puede traducirse en asientos diferenciales que agrieten cerramientos y soleras en los primeros años de servicio del edificio. El tercio norte de la provincia leonesa presenta además una sismicidad baja pero no nula, y aunque la normativa sismorresistente NCSE-02 no exige cálculos dinámicos complejos, una caracterización precisa de la rigidez del terreno siempre mejora la fiabilidad del modelo estructural. En el casco histórico de León, donde cualquier excavación debe proteger las edificaciones colindantes, el ensayo PLT permite justificar técnicamente la presión de trabajo de las zapatas sin necesidad de recurrir a soluciones de cimentación profunda más invasivas y costosas.
Dudas habituales
¿Qué diferencia hay entre el ensayo de placa de carga estático y el dinámico?
El ensayo estático, regulado por la UNE 103808, aplica una presión mantenida mediante gato hidráulico y registra el asiento estabilizado; es el método de referencia para obtener el módulo de balasto que exige el cálculo de cimentaciones. El ensayo dinámico (placa ligera) mide la respuesta a un impacto y resulta útil en control de compactación de capas granulares, pero no sustituye al PLT estático en el diseño estructural de zapatas o losas.
¿En qué zona de León es más recomendable realizar un PLT antes de cimentar?
Las zonas de expansión urbana sobre la terraza baja del Bernesga y los polígonos industriales del alfoz, como Onzonilla o Trobajo del Camino, presentan una alta variabilidad de compacidad en los primeros metros. El PLT es especialmente recomendable cuando el estudio geotécnico previo detecta rellenos antrópicos, suelos aluviales con presencia de limos o un nivel freático somero que pueda afectar la capacidad portante en condiciones saturadas.
¿Qué coste tiene un ensayo de placa de carga en León?
El precio de un ensayo de placa de carga estático en León se sitúa habitualmente entre 420 € y 750 € por punto de ensayo, en función de la profundidad, la accesibilidad del equipo de reacción y el número de ciclos de carga-descarga que requiera el proyecto. Este rango incluye el informe técnico con la curva tensión-asentamiento y el cálculo del módulo de balasto.
¿Cuántos ensayos PLT necesito para mi proyecto de edificación en León?
El número de ensayos depende de la superficie y la heterogeneidad del terreno. El CTE DB-SE-C recomienda al menos un punto por cada 200-300 m² de planta o un mínimo de tres puntos cuando la variabilidad geotécnica lo aconseja. En parcelas de morfología alargada o con cambios bruscos de espesor del relleno, ajustamos la densidad de ensayos para cubrir todas las unidades geotécnicas de apoyo.
